Für den Auf- und Abbau von Audio-, Licht- und Bühneninstallationen sind Systeme mit einfacher Handhabung von Vorteil. Die Kugelsperrbolzen und Kugeltragbolzen der Erwin Halder KG eignen sich durch ihre Funktionsweise für Verbindungen, die oft gelöst werden müssen.
Mit Kugelsperrbolzen und Kugeltragbolzen der Erwin Halder KG lassen sich Soundsysteme fliegen. (Bild: Halder)
Die Bühnenbauten, Audio- und Lichtanlagen sollen so schnell wie möglich auf- und abgebaut werden – denn zwischen den einzelnen Konzerten einer Tour ist oft nur wenig Zeit. Meist werden einzelne Komponenten „geflogen“ – also an speziellen Traversenkonstruktionen aufgehangen (Rigging). Mit den Kugelsperrbolzen und Kugeltragbolzen von Halder sollen Lautsprechersysteme, wie etwa Line Arrays, befestigt und geflogen werden können. Ein Partner, der seit vielen Jahren auf die Pins der Erwin Halder KG vertraut, ist zum Beispiel die d&b audiotechnik GmbH & Co. KG aus Backnang.
Anzeige
Fertig zum Fliegen
Die einzelnen Produkte des Systemlieferanten – von Line- und Augmented Arrays über Punktquellenlautsprecher, Subwoofer und Säulenlautsprecher bis hin zu Bühnenmonitoren, Verstärkern, Schnittstellen und Bedienoberflächen – werden aufeinander abgestimmt. Das sorgt für eine Verbindung zugunsten der Effizienz, Konsistenz und Anwendungsfreundlichkeit. Auch die Software und Zubehörteile zum Beispiel für das Rigging gehören mit in das Systempaket.
Die Halder-Kugelsperrbolzen werden zum Beispiel als Locking Pins zum Verbinden von Flugadaptern zwischen einzelnen Lautsprechern eingesetzt, um einen schnellen und sicheren Aufbau der Line Arrays zu gewährleisten. Der Vorteil der Pins: Es ist kein zusätzliches Werkzeug zum Befestigen nötig: Zum Entriegeln der selbstarretierenden Kugel am unteren Bolzenende muss der Anwender nur den Druckknopf am Kopfende des Bolzens drücken. Dann wird der Bolzen in die vorhandene Bohrung gesteckt. Beim Loslassen des Druckknopfes arretieren die Kugeln automatisch. So entsteht eine sichere Verbindung, die durch ein erneutes Drücken des Knopfes wieder gelöst werden kann.
Zahlreiche Varianten für unterschiedliche Anforderungen
„Unsere Kugelsperrbolzen kommen in den unterschiedlichsten Anwendungen zum Einsatz, und jeder Bereich stellt dabei besondere Anforderungen: Beim Auf- und Abbau von Line Arrays beispielsweise und auch bei vielen anderen Einsätzen ist es besonders wichtig, dass die Kugelsperrbolzen nicht aus Versehen gelöst werden können. Deswegen haben wir unsere Variante mit Schutzgriff entwickelt. Da der Druckknopf bei dieser besonderen Ausführung nicht hervorsteht, wird ein unbeabsichtigtes Entriegeln des Kugelsperrbolzens zuverlässig verhindert“, so Jürgen Rothmund, Vertrieb Normalien bei der Erwin Halder KG.
Ein gutes Handling bietet der Kugelsperrbolzen mit Pilzgriff dank der Griffform. Die Kugelsperrbolzen mit Kunststoffgriff bietet die Erwin Halder KG etwa auch mit komplett schwarzem Griff. In dieser Farbvariante ist er überall dort besonders interessant, wo der Pin nicht sofort ins Auge fallen soll. Zudem können die Kugelsperrbolzen mit Halteseilen als Verliersicherung gesichert oder als Set miteinander verbunden werden.
„Eines haben alle Kugelsperrbolzen gemeinsam: Sie sorgen für schnelle, einfache und sichere Verbindungen. Perfekt für den Auf- und Abbau von Soundsystemen unter hohem Zeitdruck.“, so Jürgen Rothmund.

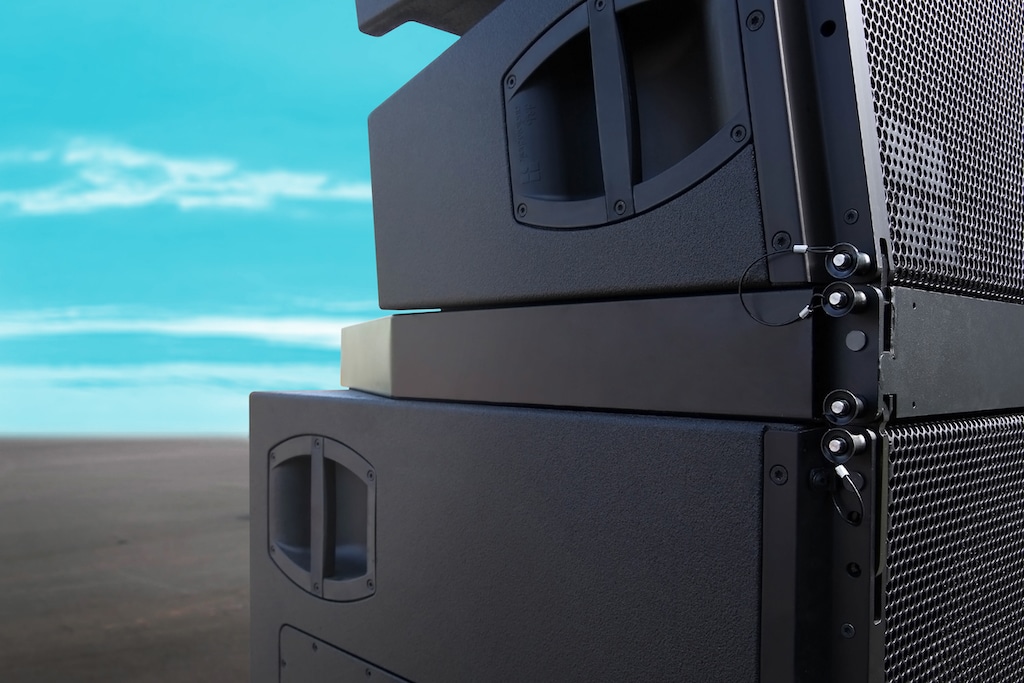

Die einfache Funktionsweise der Kugelsperrbolzen schafft gute Vorrausetzungen für den Auf- und Abbau von Soundsystemen. Die Variante mit Schutzgriff verhindert dabei, dass die Verbindung aus Versehen gelöst wird. (Bild: d&b audiotechnik)
Einzelne Boxen in die Luft bringen
Kugeltragbolzen der Erwin Halder KG kommen unter anderem als sogenannte Flugpins zum Einsatz. Damit wird das Fliegen einzelner Lautsprecher oder Bühnenmonitore, sowohl in horizontaler als auch in vertikaler Ausrichtung, ermöglicht. Die Kugeltragbolzen mit CE- Kennzeichnung bestehen aus einem Bolzenteil mit einem beweglichen Schäkel. Zum Befestigen des Tragelementes muss es in vorgefertigte Bohrungen gesteckt werden.
Jürgen Rothmund: „Wie die Kugelsperrbolzen sind die Kugeltragbolzen ebenfalls selbstsichernd. Zum Lösen der selbst arretierenden Kugeln am Bolzenende muss auch hier der rote Betätigungsknopf gedrückt werden. Dieser liegt bei den Kugeltragbolzen unterhalb des Schäkels und schiebt sich beim Loslassen mittels Federdruck in seine Ausgangsposition zurück. So ist der Kugeltragbolzen wieder gesichert. Ein wichtiges Detail bei unseren Kugeltragbolzen: Ein Sicherungssteg verhindert, dass der Knopf versehentlich gedrückt wird und sich so der Pin im falschen Moment löst.“
Durch den hochfesten Bolzen sind die Tragelemente belastbar – bei fünffacher Sicherheit bis zu einer maximalen Traglast von 1.000 kg, abhängig von der Ausführung. Unbelastet lässt sich der gesamte Kugeltragbolzen zudem um 360° drehen, wodurch der Schäkel zur Kraftrichtung ausgerichtet werden kann.
Verschleißfeste Bolzen
Ob Kugelsperrbolzen und Kugeltragbolzen – verschleißfeste Materialien sorgen bei den Pins für eine längere Lebensdauer und höhere Belastbarkeit. Sie werden aus manganphosphatiertem Vergütungsstahl oder rostfreiem Stahl hergestellt. Dadurch sind die Pins gegen Korrosion geschützt und bis 250°C temperaturbeständig. Ob Regen oder Sonnenschein – die rostfreien Varianten sollen jeder Witterung widerstehen.
